商品介紹

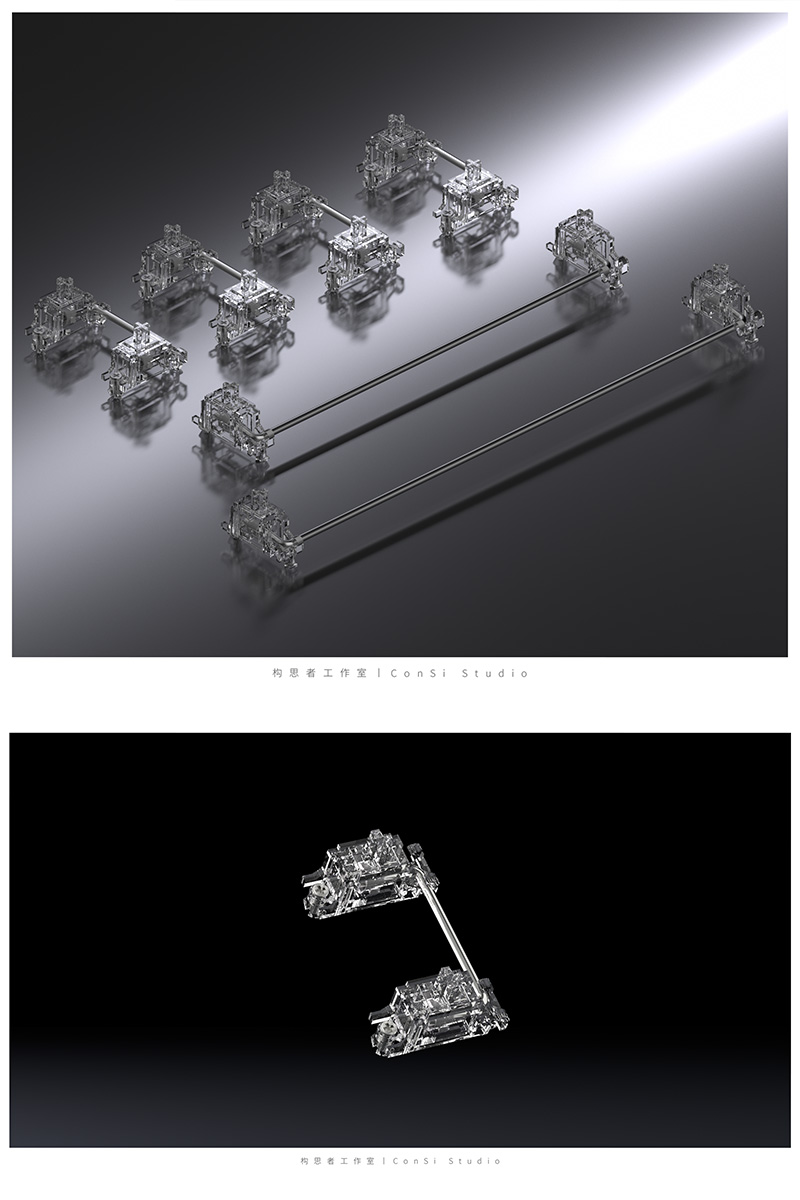

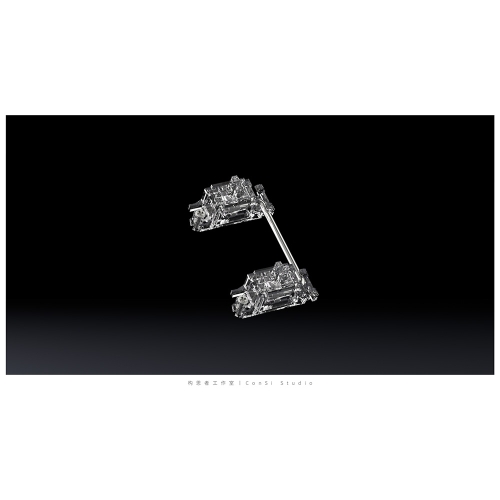

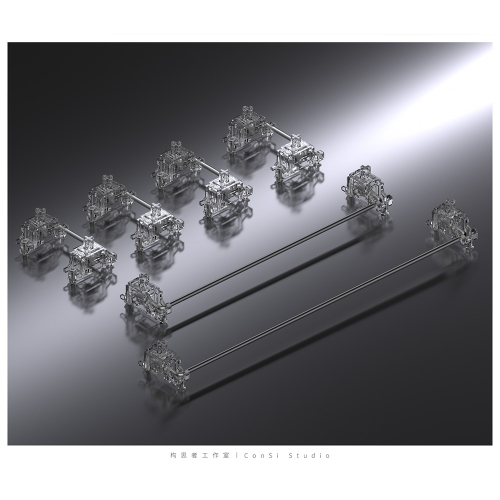

構思者 PCB衛星軸V3 曲柄滑塊/轉軸結構
【商品特色】
1、曲柄滑塊/轉軸，透過轉軸旋轉與鋼絲的滑動完成運動
2、上置螺絲式卡扣，降低了安裝時操作難度
3、豐富的配件，滿足不同厚度PCB與多配列
結構特點：曲柄滑塊/轉軸

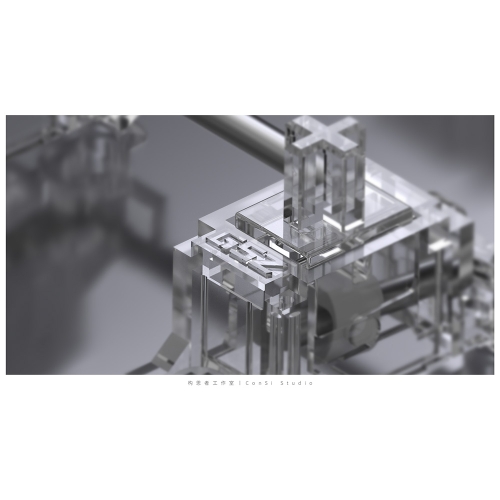

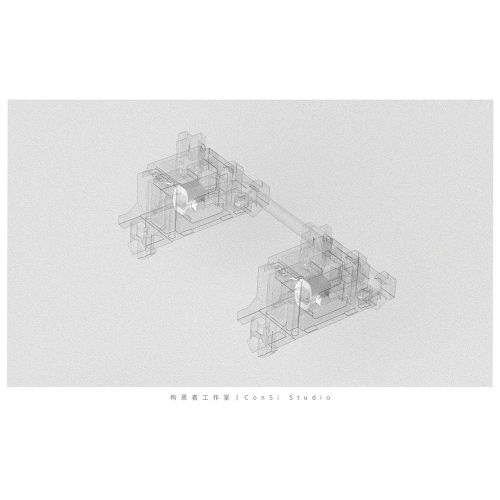

這是顛覆傳統衛星軸結構的產品，在這款產品的結構中，我們一改傳統衛星軸中鋼絲上下擺動的運動方式。將鋼絲作用於轉軸結構中，透過轉軸旋轉與鋼絲的滑動完成運動。規避了鋼絲在按摯（軸心）中因間隙造成的雜音晃動等問題。區別於傳統衛星軸結構，V3版PCB衛星軸在運動過程中，鋼絲的運動軌跡是以鋼絲長段為圓心做往復擺動。

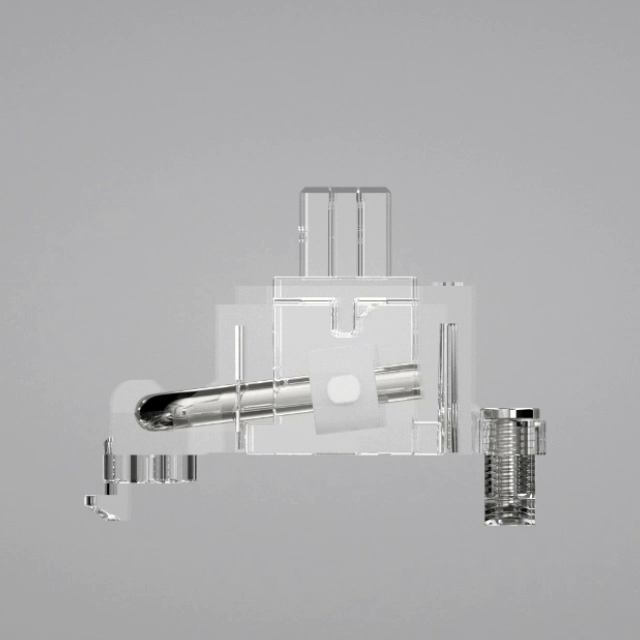

傳統結構衛星軸，在擺動過程中，鋼絲相對於按摯通孔的相對尺寸是即時變化的，因此按摯所設置的鋼絲穿入孔並不能精確的按照鋼絲直徑設計。因此傳統結構無法在根源上杜絕空鍵程的問題產生，這也是為什麼玩家通常需要嘗試各種方式的潤滑與填充在解決雜音等問題的原因。通常我們在衛星軸的使用過程中，大鍵位的雜音來源主要為空鍵程導致，為了從根源解決空鍵程引起的雜音問題，團隊在基於彈性結構的鋼板衛星軸以及PCB衛星軸V2的基礎上，進行了更加深度全新的研發設計。整個結構圍繞著核心滑塊展開，在動圖中我們展示了衛星軸運動的基本狀態，鋼絲在擺動過程中相對於滑塊僅有滑動作用並無直接的碰撞產生，滑塊圍繞按摯的固定孔做旋轉運動，這是經典的曲柄滑塊結構的變體。這個結構的優點在於完全規避掉了塑膠和鋼絲撞擊的可能性，從根源上避免了空鍵程的問題，並且組成這個機構的零件全部為剛性零件，不會出現由於在假軸內部設置彈性材質而產生手感偏肉的情況，在按壓手感上做到了極致的順滑體驗。
運動原理：
運動原理：
傳統PCB衛星軸固定方式一般分為兩類：
一、沿用Cherry原廠的卡扣式安裝：這種安裝方式存在著在拔出鍵帽時容易使衛星軸底座從PCB脫落，以及底座與PCB板固定相對鬆動的痛點。
二、螺絲固定式：透過螺絲從PCB背面旋入固定。這一種安裝方式相較於卡扣式安裝穩固，但安裝步驟繁瑣，需要頻繁翻轉PCB。在擰緊螺絲時可能會產生因操作不當引發的PCB線路故障。同時對於Oring結構外殼相容性不足(空白鍵位干涉Oring膠條)。

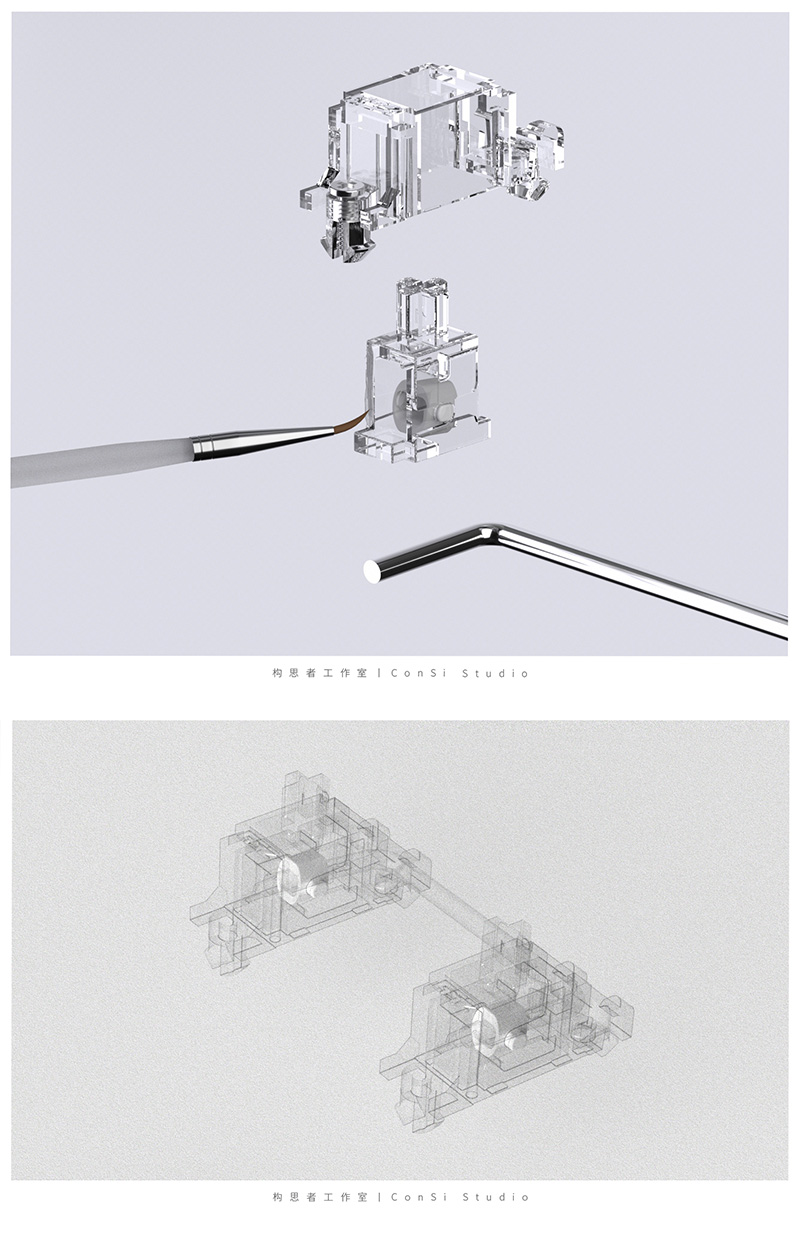

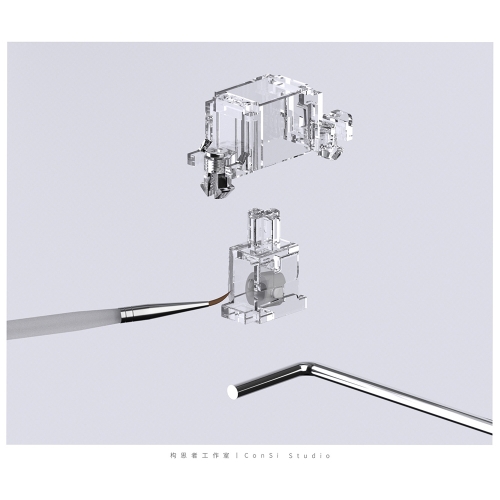

構思者PCB衛星軸V3：底座所採用的上置螺絲式卡扣，有效的解決了上述兩種固定方式存在的痛點，卡扣式基礎安裝方式降低了安裝時操作難度，透過上方旋入支撐螺絲，避免了卡扣脫落的風險。在精確的尺寸設計下，螺絲旋入會撐開固定式卡扣，使底座穩定的卡接於PCB板，無任何晃動。衛星軸安裝時無金屬與PCB接觸，避免PCB線路故障。
區別於傳統衛星軸的潤滑方式，不同位置的潤滑，會對產品手感素質造成較大的影響。為了提高大家的使用體驗。我們在產品出廠前就已經做好了調試與潤滑處理，收到產品後安裝即可。
一、沿用Cherry原廠的卡扣式安裝：這種安裝方式存在著在拔出鍵帽時容易使衛星軸底座從PCB脫落，以及底座與PCB板固定相對鬆動的痛點。
二、螺絲固定式：透過螺絲從PCB背面旋入固定。這一種安裝方式相較於卡扣式安裝穩固，但安裝步驟繁瑣，需要頻繁翻轉PCB。在擰緊螺絲時可能會產生因操作不當引發的PCB線路故障。同時對於Oring結構外殼相容性不足(空白鍵位干涉Oring膠條)。
構思者PCB衛星軸V3：底座所採用的上置螺絲式卡扣，有效的解決了上述兩種固定方式存在的痛點，卡扣式基礎安裝方式降低了安裝時操作難度，透過上方旋入支撐螺絲，避免了卡扣脫落的風險。在精確的尺寸設計下，螺絲旋入會撐開固定式卡扣，使底座穩定的卡接於PCB板，無任何晃動。衛星軸安裝時無金屬與PCB接觸，避免PCB線路故障。
區別於傳統衛星軸的潤滑方式，不同位置的潤滑，會對產品手感素質造成較大的影響。為了提高大家的使用體驗。我們在產品出廠前就已經做好了調試與潤滑處理，收到產品後安裝即可。

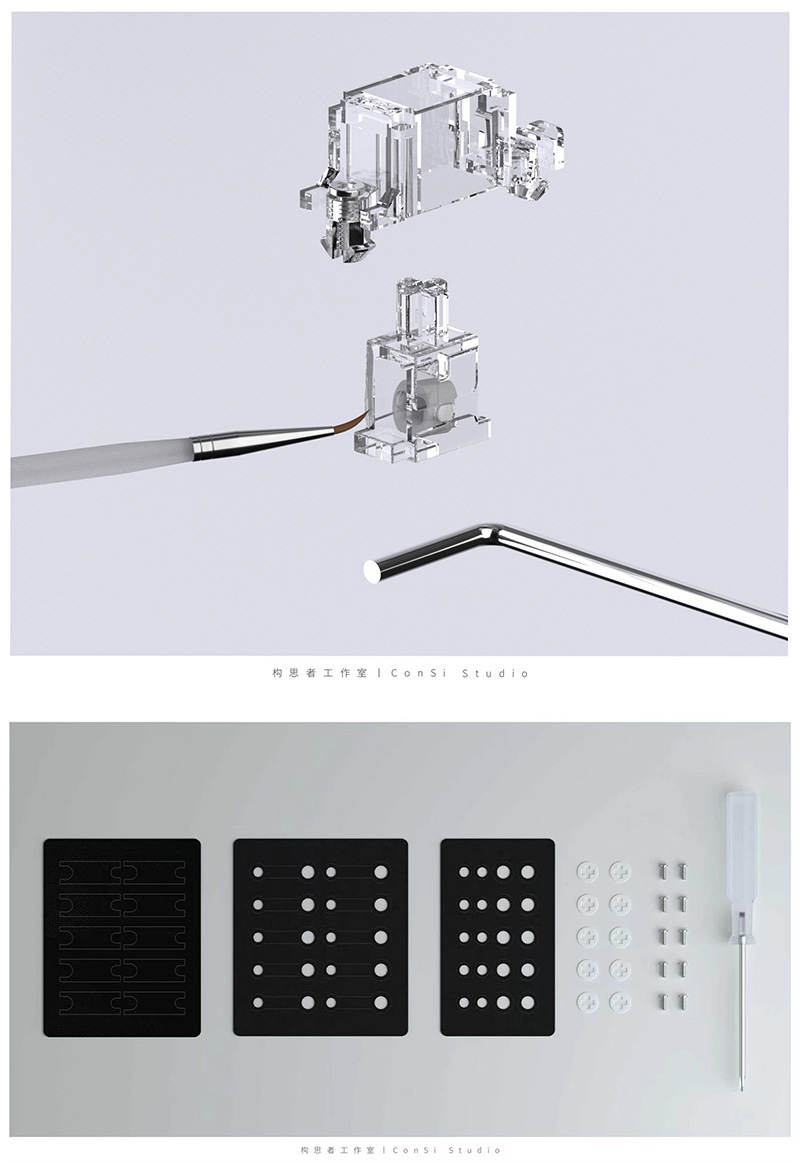

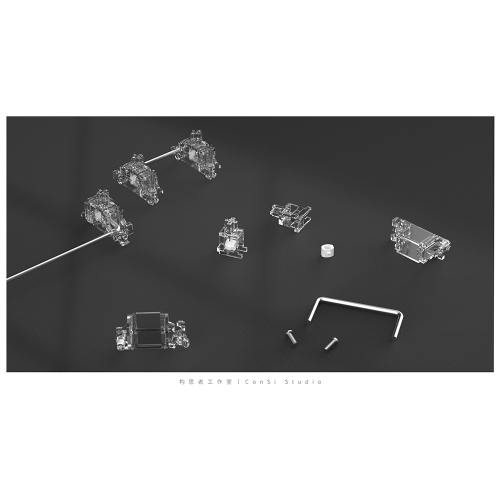

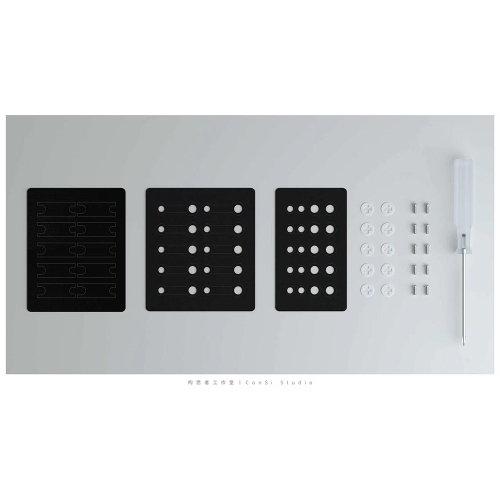

豐富的配件內容，滿足不同厚度PCB與多配列的支援。
❶鐵氟龍墊片:增強穩定性。
❷1.2mmPCB墊片：用於1.2mm厚度PCB且對應鍵位未分裂。
❸1.2mmPCB墊片（分裂用）：用於1.2mm厚度PCB且對應鍵位分裂。
❹按摯增高墊片：大鍵軸體行程≤3.6mm時使用。
❺螺絲*10。
❻安裝用螺絲起子*1。
❶鐵氟龍墊片:增強穩定性。
❷1.2mmPCB墊片：用於1.2mm厚度PCB且對應鍵位未分裂。
❸1.2mmPCB墊片（分裂用）：用於1.2mm厚度PCB且對應鍵位分裂。
❹按摯增高墊片：大鍵軸體行程≤3.6mm時使用。
❺螺絲*10。
❻安裝用螺絲起子*1。
※以上說明僅供參考，若有不符請以原廠官方網站為主，不便之處敬請見諒!!
商品規格
| 品名： | 構思者 PCB衛星軸V3 曲柄滑塊/轉軸結構 |
| 包裝內容物： | 鐵氟龍墊片 1.2mmPCB墊片 1.2mmPCB墊片(分裂用) 按摯增高墊片 螺絲*10。 安裝用螺絲起子*1。 |
